02장 아두이노 준비하기

전자부품

• 전기를 통해 동작하는 부품
• 센서, 액추에이터

전압

• 단위 V(볼트)
• 전기적인 위치 에너지의 차이
• 물이 높은곳에서 낮은곳으로 흐르는 것처럼 전하도 높은 전위에서 낮은 전위으로 이동한다. 이 전위의 차가 전압이다.
• 5V -> 0V로 전위차가 생겨야 전하가 이동하여 전기에너지를 사용할 수 있게된다.

아두이노의 전원

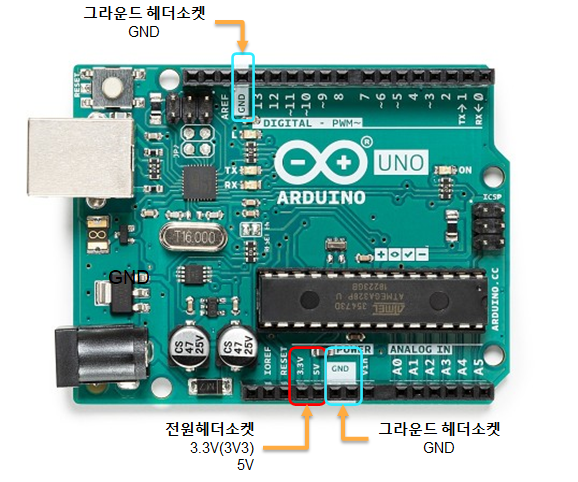

아두이노 전원핀

건전지와 점퍼 와이어

• 아두이노는 핀을 꽂을 수 있는 헤더소켓을 가지고 있으며 3.3V(3V3), 5V, GND(0V)가 출력되는 헤더소켓이 존재한다.
• 전원핀은 건전지의 +, -로 생각하면된다. +에서 -로 전기가 이동하면서 전기에너지를 사용할 수 있다고 생각하면된다.(실제 전자의 흐름은 -에서 +로 흐른다)
• 점퍼와이어를 이용해 헤더소켓과 브레드보드, 전자부품을 연결하여 전자 회로를 구성할 수 있다.

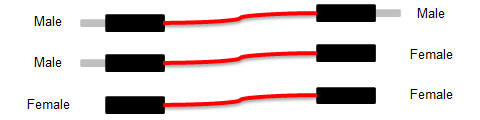

• 점퍼와이어는 암,수로 되어 있으며 수수, 암암, 수암 3가지가 있으니 적절하게 조합하면 된다.
• 전원을 구성할때 +극은 빨간색, -극은 검정색은 국룰이다.

센서

• 주변의 환경을 측정하여 전기적인 신호로 알려주는 전자부품
• 아두이노의 눈, 코, 입 같은 역할을 할 수 있다.
• 거리센서, 밝기센서, 온도센서, 습도센서 등

액추에이터

• 전기신호를 받아 움직임 같은 어떠한 동작을 하기위한 전자부품
• 아두이노의 팔, 다리 역할을 할 수 있다.
• 모터, LED, 스피커 등

그 외 중요한 전자부품

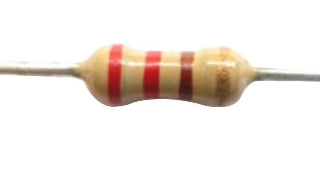

<저항>

• 단위 Ω(옴)
• 단어뜻 그대로 전기의 흐름을 방해하는 전자부품
• 전자부품을 보호하기 위해 많이 사용된다. (전기의 흐름을 방해해 과전류 방지)
• 저항에 4개 이상의 띠가 표시되어 있으며 띠의 색으로 저항 값을 알 수 있다.

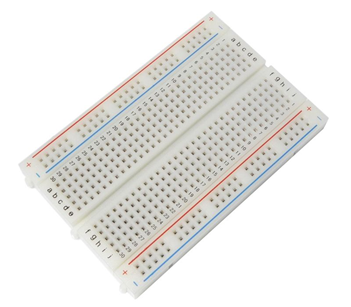

<브레드보드>

빵판

• 납땜없이 점퍼와이어로 전자부품을 연결할수 있도록 해주는 부품
• 주로 빵판이라 불린다.
